活性炭吸附塔相鄰管段縱向接頭錯開的技術解析與實施要點



 一、引言：為何關注縱向接頭的布局？

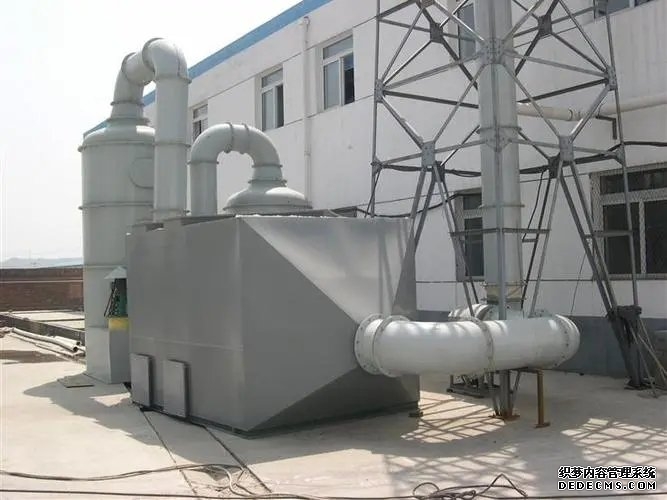

在工業廢氣處理系統中，活性炭吸附塔是核心設備之一，其通過活性炭的多孔結構高效吸附污染物。然而，管道系統的密封性、穩定性和耐久性直接影響吸附塔的整體性能。相鄰管段縱向接頭（即沿管道軸向方向的連接部位）若未合理錯開，可能導致應力集中、泄漏風險增加或局部腐蝕加速等問題。因此，科學規劃縱向接頭的錯開方式，是保障系統長期穩定運行的關鍵。



 二、縱向接頭錯開的必要性分析

1. 分散應力，避免結構失效

   管道在運行中可能因溫度變化、介質壓力波動或外部振動產生熱脹冷縮或機械應力。若相鄰管段的縱向接頭處于同一軸線位置，應力會在該區域疊加，長期作用下易引發焊縫開裂或法蘭連接松動。錯開接頭可有效分散應力，降低局部疲勞風險。



2. 提升密封可靠性，減少泄漏隱患

   接頭處是管道系統的薄弱環節，若多個接頭集中于同一截面，一旦密封材料老化或安裝不當，可能形成連續泄漏點。錯開布置能避免“短板效應”，即使單個接頭出現問題，也不會波及相鄰區域。



3. ***化防腐維護，延長使用壽命

   活性炭吸附過程中可能釋放腐蝕性氣體（如酸性物質），接頭處的縫隙易成為腐蝕***先發生的區域。錯開設計可減少腐蝕介質在接頭間的滲透路徑，同時便于針對性檢查和維護。



4. 符合行業規范，滿足安全標準

   多項工業管道設計規范（如GB/T 20801《壓力管道規范》、ASME B31.3等）均建議，關鍵部位的接頭應避免密集布置，以降低系統性風險。

 三、縱向接頭錯開的設計與實施原則

1. ***小間距要求

   根據管道直徑（D）確定接頭間的***小軸向距離，通常建議不小于5D。例如，對于DN500的管道，相鄰縱向接頭應至少間隔2.5米。



2. 三維空間錯位策略

    軸向錯開：***直接的方式，使相鄰管段的接頭沿管道長度方向偏移一定距離。

    周向旋轉：對于圓形管道，可將接頭位置旋轉90°180°，進一步分散薄弱點。

    立體布局：結合管道走向，采用“階梯式”或“螺旋式”錯位，適用于復雜管線系統。



3. 焊接與連接工藝配合

    錯開后的接頭需保證焊接質量，避免因角度問題導致操作困難。

    法蘭連接時，螺栓孔應對齊，防止強行對接造成附加應力。



4. 考慮施工可行性

   設計階段需評估現場組裝條件，確保錯位后的管段仍能順利吊裝和固定，必要時采用預制彎頭或伸縮節輔助調整。



 四、實際應用中的注意事項

1. 動態工況下的適應性驗證

   對于高溫或高壓環境，需通過有限元分析（FEA）模擬接頭處的應力分布，確認錯開方案是否滿足極端工況要求。



2. 標識與記錄管理

   對已錯開布置的接頭進行編號和圖紙標注，便于后期巡檢和故障追溯。



3. 定期檢測與維護

   重點關注接頭區域的壁厚減薄、泄漏跡象，采用超聲波探傷或紅外熱成像技術進行無損檢測。



 五、典型案例與效益對比

某化工企業VOCs治理項目中，初期因未重視縱向接頭錯開，導致吸附塔出口管道在運行6個月后出現焊縫裂紋。整改后，將相鄰接頭間距從原設計的1.2m增至3m，并采用周向旋轉錯位，經三年運行監測，未再發生同類問題，年維修成本降低約40%。



 六、總結

活性炭吸附塔相鄰管段縱向接頭的錯開設計，看似細微卻關乎系統本質安全。通過科學規劃錯位間距、結合三維布局策略，并輔以嚴格的施工與維護管理，可顯著提升管道系統的可靠性和經濟性。這一實踐不僅體現了“細節決定成敗”的工程理念，也為類似環保設備的***化提供了可借鑒的思路。
